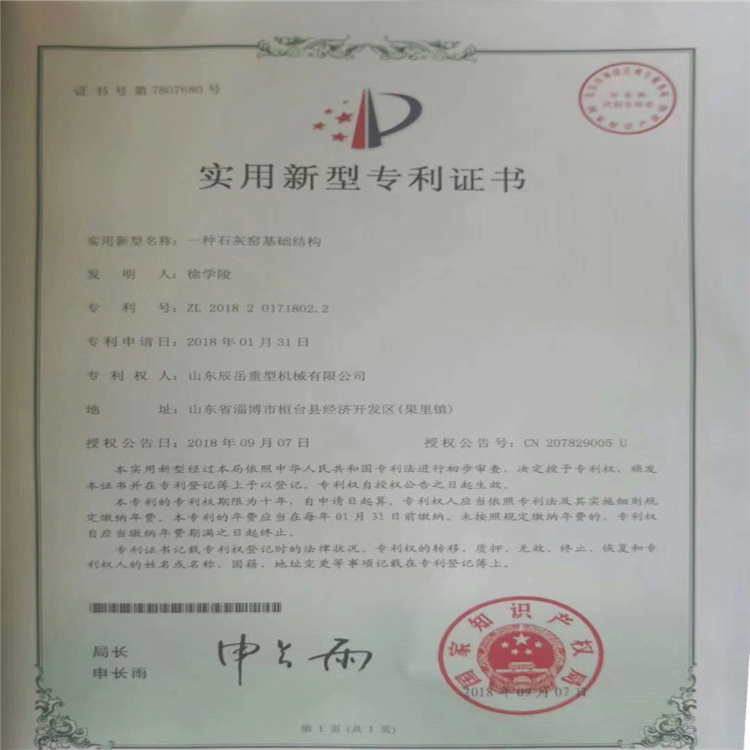

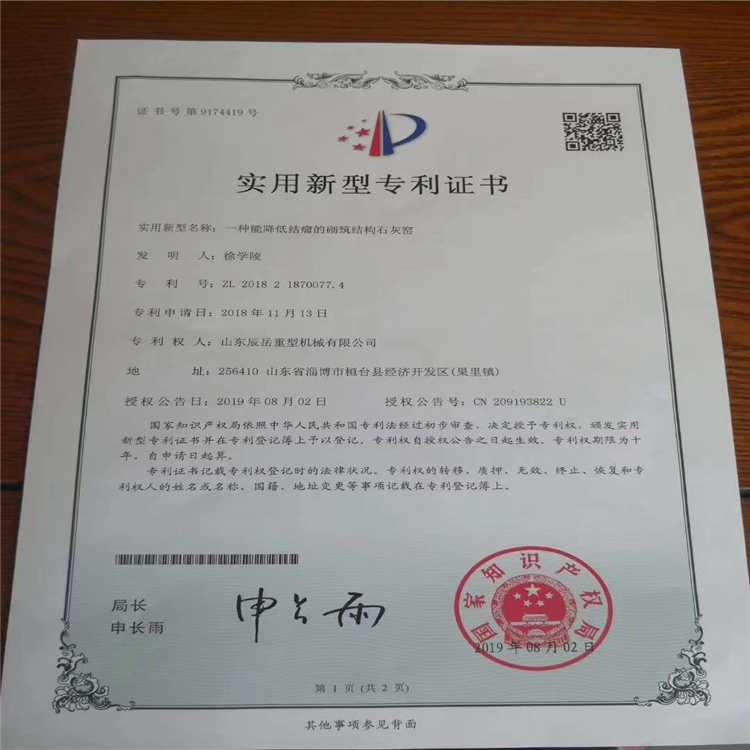

我公司技術人員通過多年的探索，在上百臺新型節能環保石灰窯的建設中，總結研發出（立式）石灰窯出避免結瘤的新型技術專利。
該專利通過對設備結構、窯型、操控進綜合改造，解決了立式石灰窯結瘤的毛病，石灰窯不結瘤，就大大減少了偏火的出現。從而實現了石灰窯的連續高溫煅燒，實現了窯內的熱工制度的穩定。大大減少了石灰的過燒和生燒，提高了產品合格率。同時，由于燒成溫度的提高及速燒，石灰的活性也明顯提高。
技術特點:
環保低碳:該環保窯采取在密閉的條件下進行煅燒,窯頂采取雙段無漏風式布料裝置,通過布料器實現原燃料在窯內的合理分布,消除爐壁效應,均衡爐內阻力,力求整個爐截面上火均勻一致;窯底螺錐岀料可使窯內物料連續運動,均勻沉降,從而實現物料玓勻預熱、均勻煅燒、均勻冷卻。岀灰采用密閉自動回轉式卸料裝置,實現了均勻、不停風岀料;以上裝置解決了上料、窯頂、窯底粉塵無組織排放問題,并避免了人員直接接觸CO2氣體及粉塵,達到安全環保的目的采取多個除塵點集中收集處理系統,所有排塵點加裝收塵集風罩與窯煙氣混合后進入公司HCZHJ-型智能環保豎式石灰窯專用4級粉塵及煙氣脫硫裝置迸行處理,能夠達到環保標準要求。
該系統于2010年被確定為山東省環境保護產品使用認定證書(證書編號:SDHR-2010-001),并于2014年被國家環?？偩执_定為2014年環境保護實用技術示范工程(證書編號2014-S-27)。節能利廢:該窯的生產動力設備(鼓風機、引風機、卷揚機、出灰機、布料器、給料器)等全部采用變頻調速控制,避免大馬拉小車及無負荷空載運行的現象,節約能耗,使石灰窯系統電耗在16KWh/t石灰左右。
窯內耐火磚及保溫材料在預熱區、煅燒區、冷卻區分別采用不同類型的耐火磚,總厚度可達到1100mm,即可延長磚的使用壽命(正常在5年以上),又使窯體熱量的損失降低(正常煅燒區窯皮外溫在50℃以下),對節煤降耗起到非常好的效果。
公司研發設計的石灰窯低溫?zé)煔庀到y(tǒng)回收成套技術是對窯的煙氣余熱及CO2進行燒球制作及成品石灰的深加工,目前該示范工程項目已竣工投產,實現節能利廢的合理利用,減少污染物排放。該系統已通過中國石灰協會專家組評審,為石灰行業的節能利廢走出一條新路。
智能控制:該窯采用專家系統智能化控制,采用德國西門子、施耐德公司原裝進口PLC控制系統,對石灰石及燃料進行配比(精度<0.2%),窯溫檢測點達到16個,在生產過程中設定標定值,溫度超出控制范圍會自動報警,及時調整溫度均勻。
該系統通過煙氣成份在線分析,實現調節供風量與煤比的自動調整,實現了從配料投入到石灰出料全過程的智能化控制(需要調整窯況參數時,在中控室微機上即可完成),同時在客戶端維護人員可根據操作畫面的信息,用Step7調用梯形邏輯,分析故障原因,直接處理,大大降低了維護人員的勞動強度,有效減少了人員配置,提高了工作效率。
整個系統采用控制級(PLC)+監控級(HMI)計算機系統組成整個系統采用控制級(PLC)+監控級(HMI)計算機系統。監控級由兩臺工業控制計算機組成,通過工業以太網實現兩臺工業控制機聯網,同時配置了PLC與HM機的通信接口卡CP343-1,采用TCP-P標準協議實現監控級與控制級之間的通信,接收和采集有關信息,實現對車間生產和產品自動化管理,并預留了向上級網絡發展的接口設備。控制級計算機主要完成車間內部各工藝功能的控制,如窯體上料聯鎖控制等。控制級分為本地站和遠程站。本地站選用CP∪S7300,完成與上位機和遠程站的數據交換。遠程站通過IM153接口模塊與本地站連接。
HMI系統上位監控機作為系統的人機界面,通過紫金橋監控軟件實現與下位機的對話,通過工業ETHERNET對系統進行實時監控。功能如下:實時顯示爐窯系統所有的過程參數;實時顯示所有網絡設備的運行狀態;實時顯示各設備及過程參數;可實現參數在線修改;顯示重要設備和參數的報警和位置指示。
智 能 環 保 混 燒 豎 式 石 灰 窯 技 術 參 數
規格
窯體內徑
窯體外徑
有效高度
有效容積(m3)
煅燒溫度(℃)
產量(t/d)
石灰石規格
石灰石粒度
煤炭
煤炭粒度
熱值(kcal/kg)
過或生燒率
配套風機
窯底傳動裝置
出灰裝置
?3.5*19.5m
?3.5
?5.4
19.5
187
1000-1200
150
Ca0≥52% MgO≤3% Si02 ≤2.2%
Ai02≤1% Fe203 ≤1.3%
40-80
固定碳:≥85% 揮發份：≤8% 灰 份：≤8%
硫 份：≤0.8%
20-40
≥6500
≤5%
9-26-7.1D 風量：15800-19400m3/min 風壓:10600-11700Pa 功率：110kw
減速機：XWED-117-841-4 功率：4kw
星型出灰機 功率：5.5kw
?4*22m
?4
?5.9
22
245
1000-1200
200
Ca0≥52% MgO≤3% Si02≤2.2%
Ai02≤1% Fe203≤1.3%
40-80
固定碳≥85% 揮發份：≤8% 灰 份：≤8%
硫 份：≤0.8%
20-40
≥6500
≤5%
HBYF.No/10.3D 風量：20000-26700m3/min 風壓:26000-29000Pa 功率：160kw
減速機：TBW9245A-841 功率：5.5kw
星型出灰機 功率：5.5kw
?5.3*26.5m
?5.3
?7.2
26.5
585
1000-1200
350-400
Ca0≥52% MgO≤3% Si02≤2.2%
Ai02≤1% Fe203≤1.3%
40-80
固定碳≥85% 揮發份：≤8% 灰 份：≤8%
硫 份：≤0.8%
20-40
≥6500
≤5%
HBYF.No/10.8D 風量：18000-28000m3/min 風壓:28000-32000Pa 功率：200kw
減速機：XWED128-1003 功率：7.5kw
星型出灰機 功率：7.5kw
?5.8*29.5m
?5.8
?7.8
29.5
770
1000-1200
450-500
Ca0≥52% MgO≤3% Si02≤2.2%
Ai02≤1% Fe203≤1.3%
40-80
固定碳≥85% 揮發份：≤8% 灰 份：≤8%
硫 份：≤0.8%
20-40
≥6500
≤5%
HBYF.No/11.5D 風量：25000-31000m3/min 風壓:33000-37800Pa 功率：250kw
減速機：B95×128-649 功率：11kw
星型出灰機 功率：7.5kw
